优异的画质与操作性

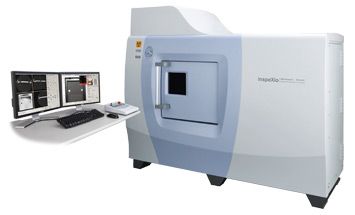

InspeXio SMX-225CT采用了本公司生产的微焦点X射线发生器与高灵敏度X射线检测器，是高性能的微焦点X射线CT系统。

用户界面更直观，使得任何人都可以很容易地对样品的内部结构进行3维观察。

宽大的CT载物台，可以实现更大型样品检查。

从不断微型化的电子元器件到汽车的铝压铸件，此机型可对应多种检测要求。

实现高性能的基本系统

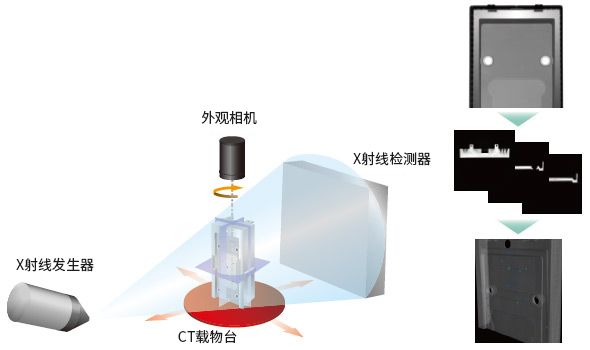

系统结构与原理

如下图所示将检测目标（样品）放置在X射线发生器与X射线检测器之间。

使其360°旋转，从所有角度收集X射线透射数据，计算出断面图像（CT图像）。

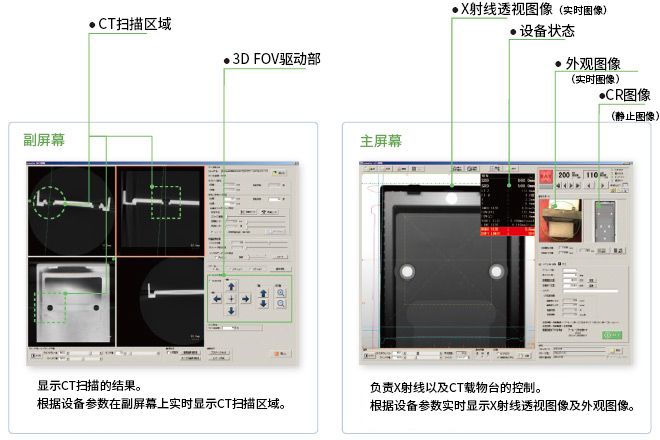

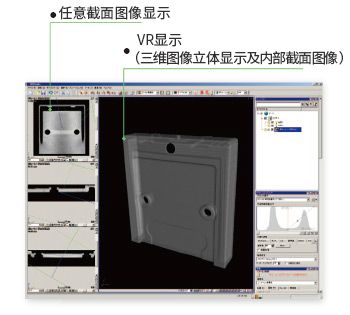

用户界面

整合设备主机、操作箱、软件，实现更直观的操作。

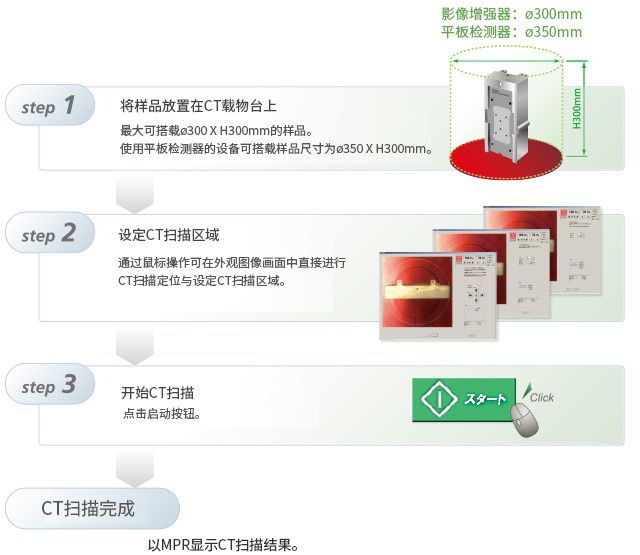

利用外观相机实现更直观的操作

可以通过安装在载物台上方的外观相机进行CT扫描

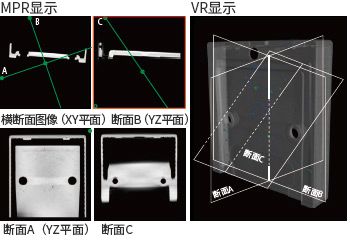

MPR显示（多平面重构）
Multi Planar Reconstruction的缩写。
在虚拟空间内将多张CT图像堆叠，顺续排列CT图像、垂直于CT图像的纵断面图像、垂直于纵断面图像的任意断面图像，进行显示。
VR显示
Volume Rendering的缩写

在虚拟空间内将多张CT图像堆叠，显示立体图像。

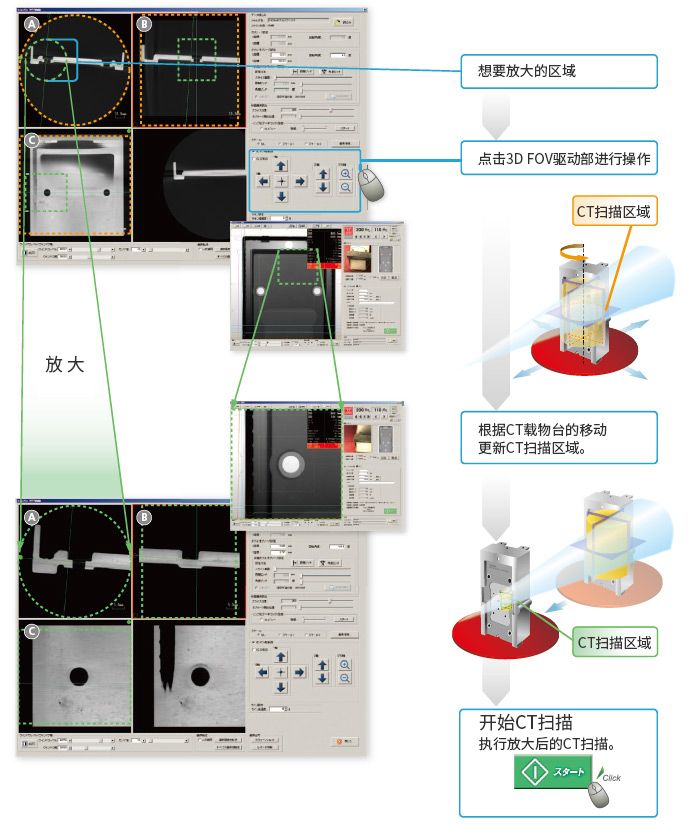

搭载CT扫描区域三维显示功能

可根据CT扫描的结果对目标区域放大，再次进行CT扫描。

可应对各类情况的分析软件

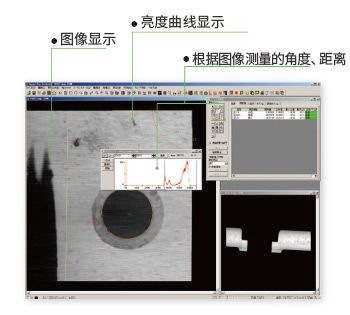

Image-Pro Analyzer

可进行高性能图像处理的二维图像分析软件。

VGStudio

通过体绘制（VR）对X射线CT所拍摄的截面图像进行三维显示的软件。具备基础的动画制作与简单的测量功能。

搭载可靠的防护机构

对人滑动门互锁机构（X射线）

滑动门设有双重互锁电路。在滑动门打开的状态下设备无法发射X射线。

对人滑动门互锁机构（CT载物台）

滑动门打开时内部的CT载物台将会停止运动。

对人滑动门防夹机构

滑动门搭载有防止在关门时夹到手指的防夹机构。关闭滑门保险后才能关闭滑动门。

对物碰撞检测传感器

X射线发生器的周围搭载有碰撞检测传感器，当紧急情况下发生时，系统立即停止CT载物台的运行。

对物软件限位

根据样品尺寸进行设定的软件限位功能可以有效地防止碰撞事故的发生。

设备选配件

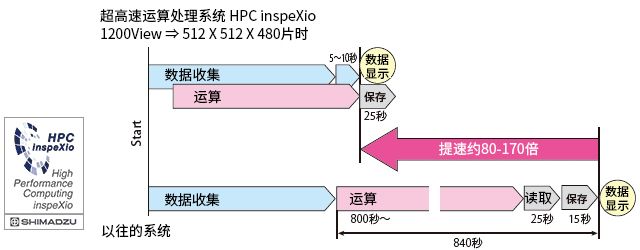

高速运算处理系统 HPC inspeXio

选配件中包含了采用 High Performance Computing（ HPC） 技术的高速运算处理系统。与过去没有采用HPC 的系统相比，计算处理速度提高了80-170倍。

平板检测器（FPD=Flat Panel Detector）

针对由电路板等多种材料构成的样品或电机这种需要高功率扫描的样品，提供高对比度、清晰的CT图像。

※针对已经安装在客户处的inspeXio SMX-225CT设备，可以通过更换平板检测器来进行改造。

※样品需要从各个方向进行X射线照射。如果存在X射线未穿透的角度则可能会在CT图像上产生噪点。

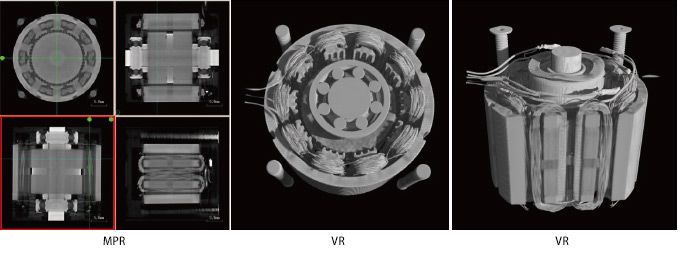

使用平板检测器的设备所拍摄的示例：步进电机

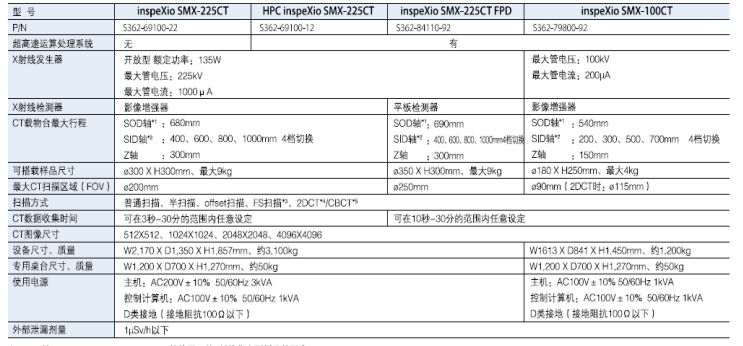

规格

*1 SOD轴：Source to Object Distance的缩写。从X射线焦点到样品的距离。
*2 SID轴：Source to Image Distance的缩写。从X射线焦点到X射线检测器的距离。
*3 FS扫描：Fan-Shaped Scan的缩写。以60度、90度、120度的旋转角度获取CT图像的扫描方式。
*4 2DCT：2 Dimensions Computed Tomography的缩写。1次扫描获取1张或3张CT图像的扫描式。

*5 CBCT：Cone Beam Computed Tomography的缩写。1次扫描获取数百张CT图像的扫描方式。
